交叉滾子軸承是一個大類目。如果詳細分解的話我們可以按滾動體結構劃分和使用的材料劃分。今天我們就為大家做此分析。希望通過這篇文章可以幫助到大家。

　　滾動體結構劃分：

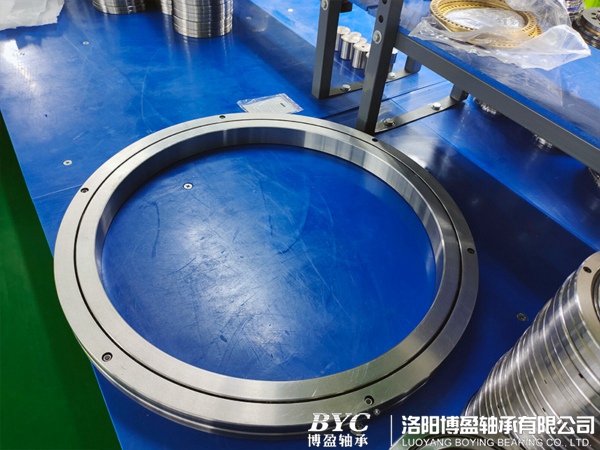

　　交叉圓柱滾子軸承

　　該軸承的滾動體為圓柱滾子，互成90度垂直排列在V型滾道中，滾子之間由隔離塊隔開。交叉滾子軸承廠家表示這種結構便于單個軸承同時承受向心滾子軸承和推力滾子軸承軸向載荷和徑向載荷、傾覆力矩等各個方面的載荷。適用于工業機器人的關節部位或旋轉部、加工中心的旋轉工作臺、機械手旋轉部、精密旋轉工作臺、醫療器械、測量儀器等場合應用。

　　交叉圓錐滾子軸承

　　交叉圓錐滾子軸承是交叉圓柱滾子軸承的變型，圓錐滾子橫向布置，每個滾子垂直于相鄰的滾子，滾動面的延伸線的交點應位于軸承的回轉線中。交叉滾子軸承廠家表示交叉圓錐滾子軸承可分為XR交叉圓錐滾子軸承系列和JXR交叉圓錐滾子軸承系列。交叉圓錐滾子軸承可廣泛應用于高速立式車床、高精度工作臺，立式鏜床，磨床主軸等。

　　使用材料劃分：

　　表面火焰淬火或中頻淬火

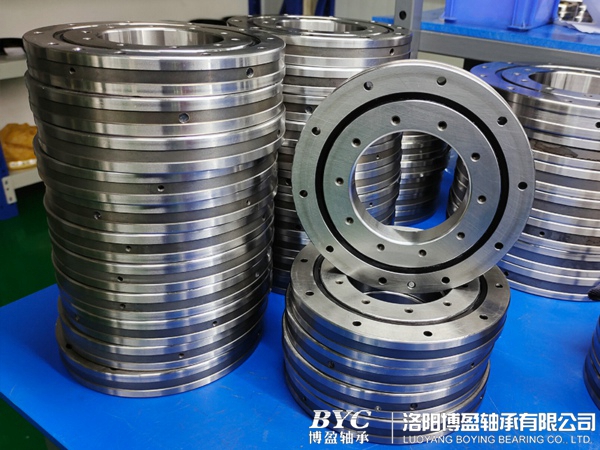

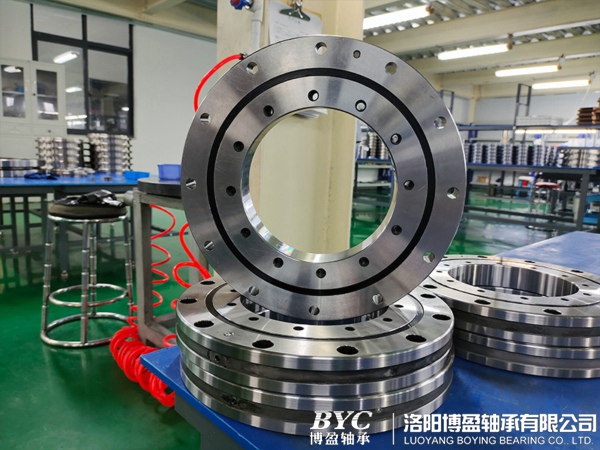

　　其材料為5CrMnMo、 40CrMnMo、50Mn或65號鋼，淬火性能較好的為前兩種;表面淬火的鍛件需經調質處理，硬度為HB229~270。交叉滾子軸承廠家表示，交叉滾子轉盤軸承材質普遍為表面淬火，主要有內徑上帶齒的、外徑上帶齒的和無齒的，軸承上的安裝孔也不統一。交叉滾子轉盤軸承主要由內圈、外圈、單排十字交叉放置的滾子、保持架(或隔離塊)、密封裝置等零件組成。交叉滾子轉盤軸承的圓柱滾子在滾道上呈交叉分布，圓柱滾子的長徑比小于1，滾子在運動時存在輕微的滑動。主要系列型號有帶外齒的XA系列、XSA系列交叉滾子轉盤軸承，帶內齒的XI系列、XSI系列交叉滾子轉盤軸承，無齒型的XU系列和XSU系列交叉滾子轉盤軸承。

　　全淬火

　　材料為GCr15SiMn,它主要用在沖擊負荷較小的機械上。交叉滾子軸承全部使用的軸承材質為全淬火，特別適合于要求更高剛性和高運行精度的應用場合。如工業機器人，精密旋轉工作臺，直驅馬達，精密減速機，醫療器械，航空航天，雷達通訊，光學設備，印染機械，IC制造機器，工業自動化設備等等。
