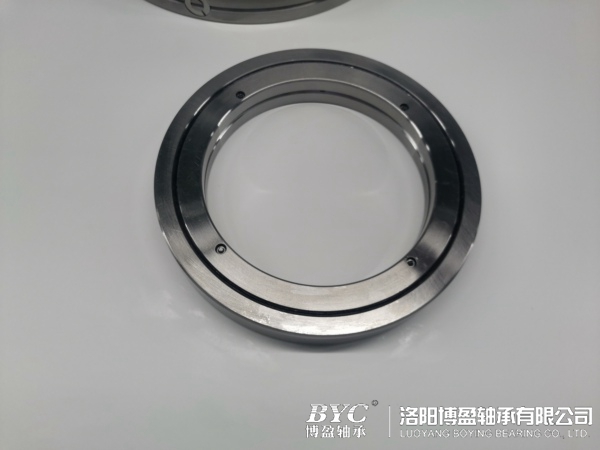

交叉滾子軸承是一種內圈分割、外圈旋轉 的特殊型號軸承。因被分割的內環或外環，在裝入滾子和間隔保持器后，與交叉滾子軸環固定在一起，以防止互相分離，故安裝交叉滾子軸環時操作簡單。由于滾子為交叉排列，因此只用1套交叉滾子軸環就可承受各個方向的負荷，與傳統型號相比，剛性提高3~4倍。

　　1.RB型(內圈整體、外圈分體)

　　此型號為交叉滾子軸承的基本型,外圈被分為兩片，內圈為整體結構，它適合用于要求內圈旋轉精度的場合。

　　2.RE型(內圈分體、外圈整體)

　　同樣為基本型，外形尺寸和RB型相同，但結構為外圈整體，內圈分為兩片，它適用于要求外圈旋轉精度的場合。

　　3.RA型(內圈整體、外圈分體、超薄)

　　此型號是將RB型內外圈厚度減小到極限的緊湊型，結構和RB型一樣外圈分體結構，適合于需要重量輕、緊湊設計的部位，例如機器人和機械手旋轉部位。

　　4. RU型(內外圈整體、帶安裝孔)

　　由于外圈和內圈都有安裝孔，安裝時不需要固定法蘭和支撐座。另外，RU型交叉滾子軸承由于外圈和內圈均為整體結構，安裝對性能幾乎沒有影響，因此能夠獲得穩定的旋轉精度和扭矩。適用于外圈和內圈旋轉的場合。

　　5. CRBH型(內外圈整體型、超薄)

　　此型號是超薄型的RU，由于采用了超薄設計而且外圈和內圈沒有安裝孔，安裝時需要法蘭和支撐座固定。另外，由于外圈和內圈均為整體結構，安裝對性能沒有影響，因此能夠獲得穩定的旋轉精度和扭矩，適用于外圈和內圈旋轉但有尺寸小型化要求的場合。

　　6.SX型(內圈整體、外圈分體型、超薄)

　　在相同的軸頸情況下，此類型比RB類型的交叉滾子軸承有更小的截面尺寸，由于采用了超薄設計，外圈和內圈沒有安裝孔，安裝時需要法蘭和支撐座固定，適用于內圈旋轉的應用場合。

　　7.RA-C型(內外圈整體、外圈有裂縫)

　　主要的尺寸與RA相同，由于該型號為外圈有一個缺口結構，外圈也具有高剛性，因此也可用外圈旋轉的應用場合。
